PCB板,过孔盖油与过孔塞孔的区别是什么?

2018-11-26 19:17:49 Linda Lee

 一、过孔盖油

  过孔盖油是指过孔的ring环必须保证油墨的厚度,重点管控的是ring环不接受假性露铜和孔口油薄。

  1.当你的文件是pads或是protel时发给工厂,要求过孔盖油,千万要注意,你要仔细检查一下你的插件孔(pad)是不是也有用了via的,否则你的插件孔上也会上上绿油从而导致不能焊接争执点:插件孔要的肯定是上面要喷锡的,你怎么盖油了,我怎么用,在说这话的时候请你检查文件,用是pad设计还是via设计的!

  2.当你的文件是pads或是protel时把文件发给工厂,下单要求是过孔盖油,有很多客户用pad(插件孔)来表示导电孔,从而导致你的导电孔开窗,可能你想要的是过孔盖油,到时候可能争执点就是,我要的就是导电孔盖油,为什么给开窗了呢,那请你检查一下你的文件设计!

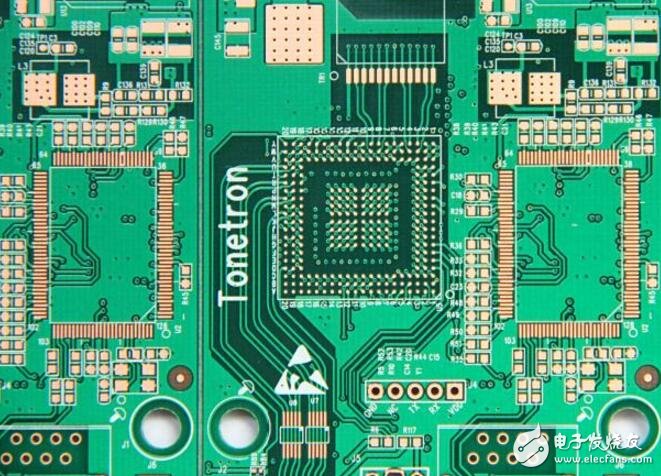

PCB板,过孔盖油与过孔塞孔的区别是什么?

  过孔盖油开窗规定:

  1、 挡点菲林:过孔做成比孔单边小0.05mm;

  2、 绿油菲林:过孔做成比孔整体小0.25mm。

  二、 过孔塞孔盖油开窗规定

  1、 铝片塞孔:

  1、 所有板均从C/S面塞孔,包括B G A位板,喷锡板需挑近IC和SMT的过孔,距线路IC和SMT0.25mm以内的过孔不用 塞孔,防止锡高,金板不用挑近IC和SMT的过孔;

  2、 普通塞孔板钻嘴比孔单边大0.15mm,有BGA位的板,BGA位过孔铝片孔径比孔单边大0.15mm;

  3、 用铝片塞孔的喷锡板,需出塞孔曝光菲林,普通板挡点比孔单边大0.075mm,BGA位的挡点比孔单边大0.05mm;

  4、 挡点菲林:取消需塞孔的过孔挡点,不用塞孔的过孔挡点保留; 5、 绿油菲林:取消过孔挡点。

  2、网塞孔:

  1、 挡点菲林:C/S面将需要塞孔的过孔挡点取消,S / S面保留所有的孔点,过孔做成比孔单边小0.05mm;

  2、 绿油菲林:取消过孔挡点。

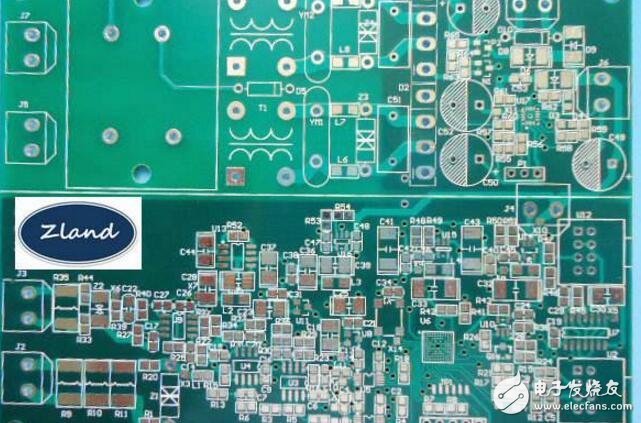

PCB板,过孔盖油与过孔塞孔的区别是什么?

 三、过孔的处理方式

  第一种,开窗,就是跟焊盘一样能很容易上锡 检验标准:上锡

  第二种,盖油,检验标准:在贴片的时候不容易上锡,这是工艺决定的,为什么会出现过孔感觉没盖油的原因如下:因为阻焊油是液态的,过孔中间又是空的,在阻焊环上的阻焊油经过烤的过程中很容易油进入过孔,从而导致过孔发黄的情况发生,这种情况受阻焊油的浓度,烤炉及用力度有关,所以会出现有的上面能出现绿色,而有的出现不了的根本原因,

  第三种,塞油, 检验标准,不透光 上面一定要有油 第二种工艺存在这种问题,而对于像bga的过孔,要求是比较苛刻的,所以有了塞油这种工艺,是对第二种的一种重要补充,塞油的工艺做法是,先把过孔全孔塞上油,堵往过孔,这样阻焊环上的油,就不会流入过孔,而达到了不会出现过孔发黄的现象。目前嘉立创只是部分板子采用这种工艺。

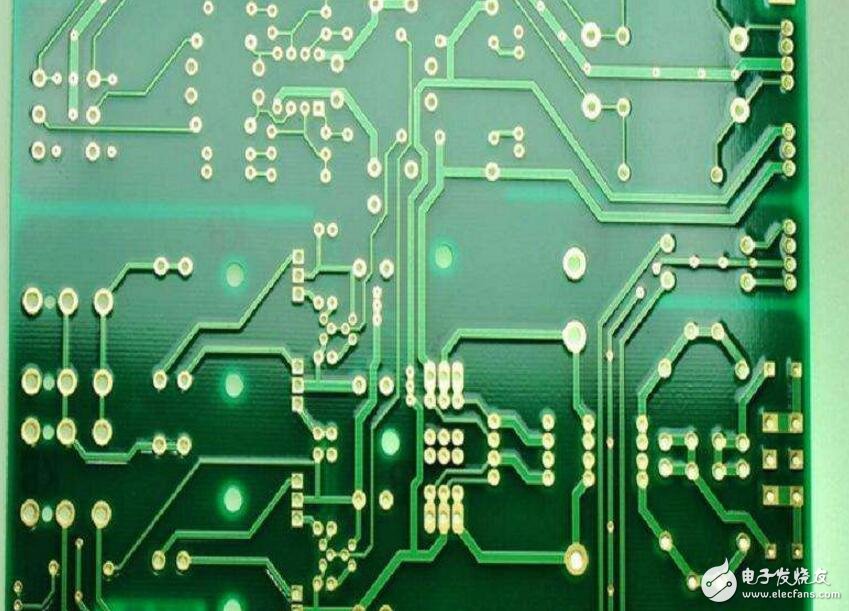

PCB板,过孔盖油与过孔塞孔的区别是什么?

  四、PCB板过孔盖油与过孔塞孔之间的区别

  过孔盖油的要求是导通孔的ring环上面必须用油墨覆盖,强调的是孔边缘的油墨覆盖程度。如孔边假性露铜,发红等。

  过孔塞孔就是导通孔的孔里面用油墨进行塞孔制作,强调的是塞孔的质量。如塞孔后透光。
